Kromatografi Ayırma Teknolojisi Genel Bakış

​

Gelişmiş SSMB (Sıralı Simüle Hareketli Yatak) kromatografi işlemimiz, klasik SMB'yi aşan dinamik çok kolonlu bir akış sistemi sunar. Yüksek performanslı iyon değişim reçineleri ve özel proses kontrol stratejileri kullanarak, hem sürekli hem de yarı sürekli modlarda üstün saflık, verim ve ekonomik operasyon sağlar.

​

1. Temel İlkeler

İki Bileşenli Ayırma

Bir karışımdaki her bileşen, reçine üzerindeki dağılım katsayısı (𝐾) ve ayırma faktörü (α) kullanılarak “hızlı” veya “yavaş” olarak kategorize edilir.

​

Tipik ayırma faktörleri:

• Şekerler: α ≥ 1,2

• Organik asitler: α ≥ 1,1

​​

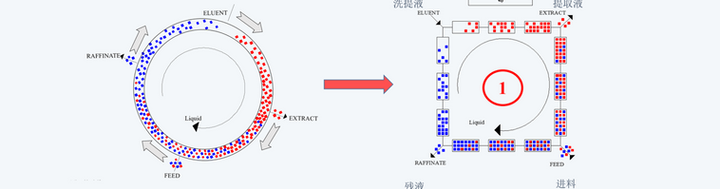

Sıralı Simüle Hareketli Yatak (SSMB)

Birden fazla kolondan reçine hareketini simüle ederek, sabit yataklı SMB'ye kıyasla geri karışımı %20–30 oranında azaltır.

Bölge düzeni:

• Adsorpsiyon (Yem)

• Yıkama

• Ekstraksiyon

• Raffinat

• Yeniden Canlandırma

Anahtar parametreler:

• Geçiş süresi: 5–20 saniye arasında optimize edilmiştir

• Toplam reçine hacmi: 1–10 m³ modüler bloklarla ölçeklenebilir

​​

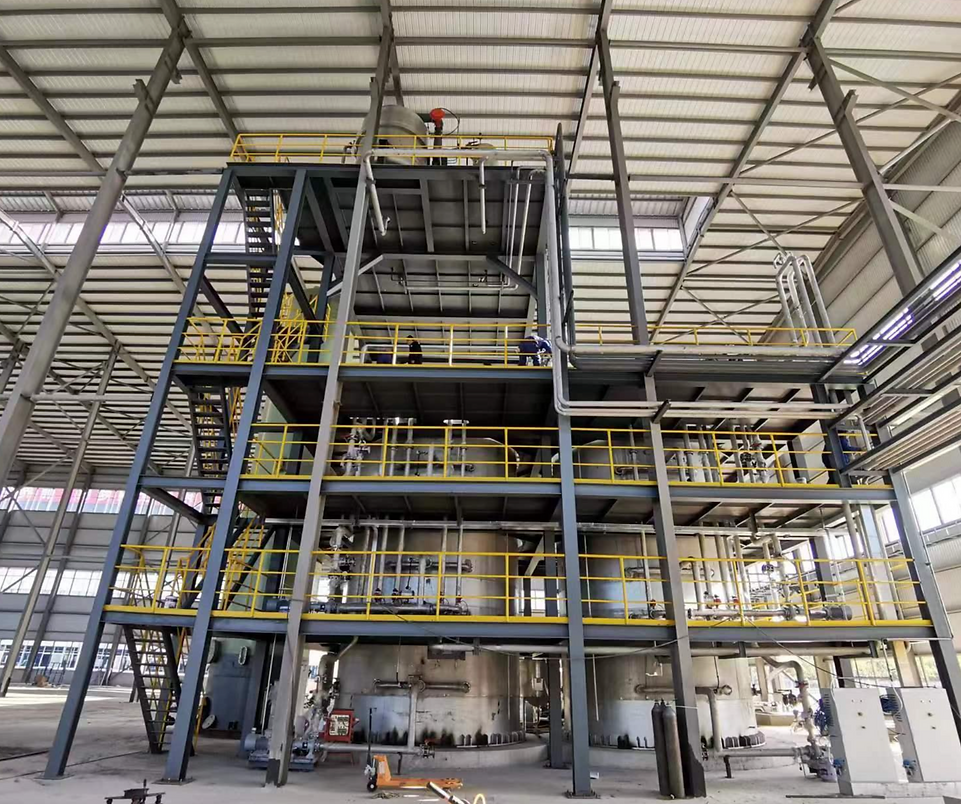

2. Sistem Konfigürasyonu ve Modlar

Altı Kolonlu Sabit Mod

Bu konfigürasyonda, sistem altı kromatografik kolon ve altı pompa ile çalışır. Yem akışı 500 ile 5.000 L/saat arasında ayarlanabilir ve her kolon üzerindeki basınç düşüşü, doldurulmuş yükseklik başına 0,2 ila 0,5 bar arasında değişir. Bu düzenleme, çok yüksek ayırma keskinliği sağlar ve yoğun saflaştırma görevleri için idealdir. Her kolon, çapı 200–400 mm arasında ve doldurulmuş yüksekliği 1,5–2,5 metre olarak belirtilmiştir.

​

Altıdan Dörde Kolonlu Hibrit Mod

Bu esnek mod, başlangıçta altı kolon ve altı pompa ile çalışır ancak düşük talep dönemlerinde yalnızca dört kolonla otomatik olarak yeniden yapılandırılabilir. Bu hibrit konfigürasyonda akış hızı 300–3.000 L/saat arasında olup, her kolon için basınç düşüşü 0,15–0,4 bar/m arasında değişir. Yüksek talep sezonlarında altı kolonlu çalışma ile düşük talep dönemlerinde dört kolonlu çalışma arasında geçiş yaparak, sistem hem verimi hem de enerji/ kaynak verimliliğini optimize eder.

​

Reçine Özellikleri

• Partikül boyutu: 300–600 µm

• Gözenek hacmi: 0,5–0,8 mL/g

• Kimyasal stabilite: pH 1–14

• Sıcaklık aralığı: –20 °C ile 120 °C

​​

Ekipman ve Aletler

• Valfler: 4/2 ve 6/2 çok konumlu paslanmaz çelik

• Pompalar: Sıcaklık kontrollü, dozaj doğruluğu ±0,5 %

• Sensörler:

  • Çevrimiçi yoğunluk için Refraktometre veya UV (200–400 nm)

  • ±0,1 °C sıcaklık kontrolü için Termokupl/RTD

  • Proses izleme için pH ve iletkenlik probu

• Kontrol: Yedekli PLC + SCADA; OPC-UA entegrasyonu; MQTT tabanlı uzaktan veri toplama

​​

3. Teknolojik Avantajlar

Yüksek Ayırma Verimliliği

• 15–25 teorik tabaka/metre (N)

• Ürün saflığı ≥ %99,5

Azaltılmış Enerji ve Su Tüketimi

• Sürekli CIP döngüleri temizlik aralıklarını uzatır; %30–50 su ve kimyasal tasarrufu sağlar.

• Yeniden canlandırma kimyasallarının (%80 NaCl, HCl) geri kazanımı modüllerle sağlanır.

Modüler Ölçeklenebilirlik

• Tak-çalıştır blokları 1 ila 500 tpd hatları destekler.

• Kolonları seri veya paralel olarak ekleyerek kapasite artışı sağlanabilir.

Kolay Bakım ve Başlangıç

• Hızla çıkarılabilir manifoldu ve değiştirilebilir contalar (FKM/EPDM).

• Üç günlük yerinde eğitim sonrası tam operatör kendi başına çalıştırılabilir.

• Otomatik kendi testi ve aşınma izleme algoritmaları.

Kapsamlı Hizmet

• Proses simülasyonu (gPROMS/Aspen Kromatografi Modelleyicisi), pilot doğrulama, anahtar teslimi kurulum ve devreye alma.

• 24/7 uzaktan izleme ve yıllık yerinde performans denetimleri.

Maliyet ve Yatırım Verimliliği

• Uluslararası benzerlerine kıyasla %25–40 daha düşük CAPEX.

• Yerel üretim ve yedek parça ağı, 2 hafta içinde teslimat sağlar.

​​

4. Uygulama Alanları ve Proses Örnekleri

Glukoz/Fruktoz Şurupları

• Yem Koşulları: %40 katı; pH 4,5; 40 °C

• Kapasite: Günde 50 ton

• Hedef Saflık: ≥ %99,0

• Tipik Verim: %96–98

• Notlar: Mısır nişastası veya meyve suyu hammaddelerinden türetilen şurupların işlenmesi için idealdir.

Sitrik Asit - Green likör

• Yem Koşulları: %55 katı; pH 1,3; 60 °C

• Kapasite: Günde 60 ton kuru madde

• Hedef Saflık: ≥ %97,7

• Tipik Verim: ≥ %98

• Notlar: Gıda, ilaç ve polimer endüstrileri tarafından gerekli saflık ve performans seviyelerini karşılar.

Laktik Asit

• Yem Koşulları: %10 katı; pH 2,5; 25 °C

• Kapasite: Günde 1 ton

• Hedef Saflık: ≥ %95,0

• Tipik Verim: %90–92

• Notlar: Biyoplastik üretimi ve gıda katkı maddesi üretim hatları için uygundur.

Lizin

• Yem Koşulları: %5 katı; pH 3,0; 30 °C

• Kapasite: Günde 0,5 ton

• Hedef Saflık: ≥ %98,5

• Tipik Verim: %94–96

• Notlar: Yem katkı maddeleri için amino asitlerin saflaştırılmasında yaygın olarak kullanılır.

Sorbitol / Mannitol

• Yem Koşulları: %30 katı; pH 7,0; 45 °C

• Kapasite: Günde 10 ton

• Hedef Saflık: ≥ %99,2

• Tipik Verim: %97–99

• Notlar: Tatlandırıcılar ve kozmetik sınıfı şeker alkolleri üretimi için idealdir.

​​

Not: Değerler temsili olup, nihai spesifikasyonlar, detaylı yem karakterizasyonu ve proses simülasyonu sonrası onaylanacaktır.
